手持式焊接激光器解决焊接问题的完整工艺参数列表

手持式焊接激光器解决焊接问题的完整工艺参数列表

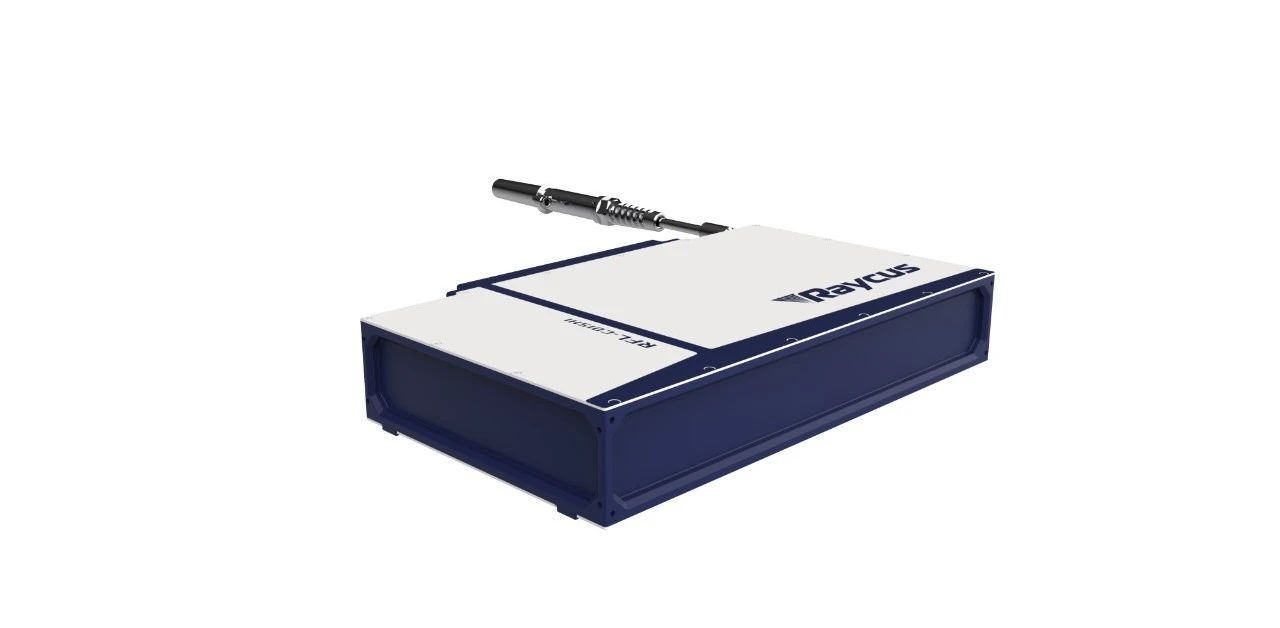

近年来，手持式激光焊接设备在激光应用领域发展尤为迅速，以变形小、操作简便、速度快、节能环保等优点逐步取代传统焊接方式，并快速覆盖众多行业场景，如门窗、家电、金属广告等，但仍存在价格高、质量差、操作困难、报警频繁等普遍痛点。针对这些痛点，锐科激光推出了焊接系列多款型号的水冷、风冷激光器，并以轻量化、高效、高集成度、焊接效果好等特点迅速走红。

影响手持焊接效果的应用工艺参数有哪些？本文将根据实际测试结果进行分析，列出对焊接效果影响较大的工艺参数，供客户参考分析。

激光功率

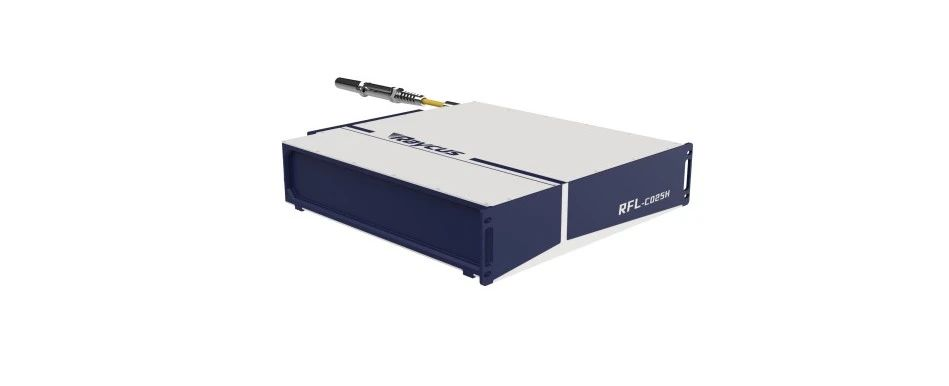

使用配备锐科焊接系列RFL-C025H手持式焊接激光器的激光设备对不锈钢进行堆焊。在其他工艺参数不变的情况下，改变激光输出功率，观察焊后焊缝的深度和宽度。详细数据如下表1所示。可以发现，随着功率增大，焊后焊缝深度越深，焊缝宽度越宽。这说明激光功率越高，手持焊接设备的焊接能力越强。表1给出了不同功率激光器的焊接能力。

使用配备锐科焊接系列RFL-C025H手持式焊接激光器的激光设备对不锈钢进行堆焊。在其他工艺参数不变的情况下，改变激光输出功率，观察焊后焊缝的深度和宽度。详细数据如下表1所示。可以发现，随着功率增大，焊后焊缝深度越深，焊缝宽度越宽。这说明激光功率越高，手持焊接设备的焊接能力越强。表1给出了不同功率激光器的焊接能力。

表格1

送丝速度

手持式激光焊接一般采用激光送丝焊接，并且会配置送丝机作为激光送丝装置。送丝机的送丝速度也会影响设备的焊接能力。如下表2所示，为功率1000W、焊头摆幅3mm、频率50Hz时铝合金在不同送丝速度下的焊接条件。可以发现，其他参数不变时，送丝速度越快，熔深越浅，焊接能力越差。

表2

焊头摆幅及频率

铝合金在配备锐科焊接系列RFL-C015H1手持式焊接激光器的激光设备上进行焊接。控制单变量为摆动幅度和摆动频率，观察焊后的熔深深度和宽度，如表3和表4所示。可以发现，随着摆动幅度的增加，焊缝表面的宽度变为明显较大，但当摆动幅度为4、5mm时，焊头摆动速度将达不到要求，焊缝表面形貌不连续；随着频率的增加，焊接熔深变低，但当频率超过100 Hz时，表面形貌也变得不连续。

其他参数

除了上面列出的工艺参数会影响焊接效果外，还有一些其他外部条件也会对激光手持焊接的效果产生一定的影响，例如焊接时辅助气体的选择、焊接加工铜喷嘴及焊丝的选择。其中氮气或氩气是最好的辅助气体，根据具体的焊接方法选择加工铜喷嘴。综合以上测试内容，使用配备锐科激光焊接系列水冷特种激光器的手持式焊接设备时，推荐焊接参数为：焊接功率10-100%，送丝速度小于20mm/s ，摆动幅度2-3mm，频率30-80Hz，焊接保护气体采用高纯氮气（纯度≥99.99%）或氩气（纯度≥99.99%），气体流量15-20L/min。根据相应的材质和厚度选择相应的焊丝。
