浏览数量： 0 作者： 本站编辑 发布时间： 2024-03-12 来源： 本站
1. 这 R奥莱的 P保护性的 G作为
在激光焊接中，保护气体会影响焊缝形状、焊缝质量、焊缝熔深和宽度。在大多数情况下，吹入保护气体会对焊接产生积极影响，但也可能产生负面影响。
P积极的 E影响
1）正确吹入保护气体，可以有效保护熔池，减少甚至避免氧化；
2）正确吹入保护气体可以有效减少焊接过程中产生的飞溅物；
3）正确吹入保护气体，可使凝固时熔池扩散均匀，使焊缝形状均匀、美观；
4）正确注入保护气体，可以有效减少金属蒸气羽流或等离子体云对激光器的屏蔽作用，提高激光器的有效利用率；
5）正确吹入保护气体可以有效减少焊缝气孔。
只要正确选择气体种类、气体流量、注射方式，就可以达到理想的效果。
然而，保护气体使用不当也会对焊接产生不利影响。
消极的 E影响
1）保护气体吹气不当可能导致焊缝劣化；
2）选择错误的气体类型可能会导致焊缝产生裂纹，也可能降低焊缝的力学性能；
3）选择错误的注气流量可能会导致焊缝氧化更加严重（无论流量太大还是太小），还可能导致焊缝金属受到外力的严重扰动，导致焊缝塌陷或地层不平整；
4）选择错误的注气方式，会导致焊缝达不到保护作用甚至根本没有保护作用，或者对焊缝成型产生负面影响；
5）吹入保护气体会对焊缝熔深产生一定的影响，特别是焊接薄板时，会降低焊缝熔深。
2.类型 P保护性的 G作为
常用的激光焊接保护气体主要有N2、Ar、He等。它们的物理和化学性能不同，因此对焊缝的影响也不同。
1. 氮气
N2的电离能适中，高于Ar，低于He。激光作用下电离程度平均，可以更好地减少等离子体云的形成，从而提高激光的有效利用率。
氮在一定温度下能与铝合金、碳钢发生化学反应，生成氮化物，会增加焊缝的脆性，降低韧性。
它会对焊接接头的力学性能产生很大的不利影响，因此不建议使用氮气来保护铝合金和碳钢焊缝。
2. 氩气
Ar的电离能相对最低，在激光作用下电离程度较高，不利于控制等离子体云的形成，会对激光的有效利用产生一定的影响。
但Ar活性很低，很难与普通金属发生化学反应。
而且Ar的成本并不高。另外，Ar的密度较大，有利于沉入熔池上方，可以更好地保护熔池，因此可以作为常规保护气体。
3. 他
他的电离能最高，在激光作用下电离程度很低。它可以很好地控制等离子云的形成。激光可以很好地作用于金属。而且He的活性很低，基本上不与金属发生化学反应。它是一种非常好的焊接保护气体。但He的成本太高，这种气体一般不用于量产产品。他一般用于科学研究或者附加值非常高的产品。
3. 吹气 M的方法 P保护性的 G作为
目前吹保护气体的方法主要有两种：一是侧轴吹保护气体，如图1所示；二是侧轴吹保护气体，如图1所示。另一种是同轴保护气体，如图2所示。
两种吹制方式的具体选择要综合考虑。一般建议采用侧吹保护气的方式。

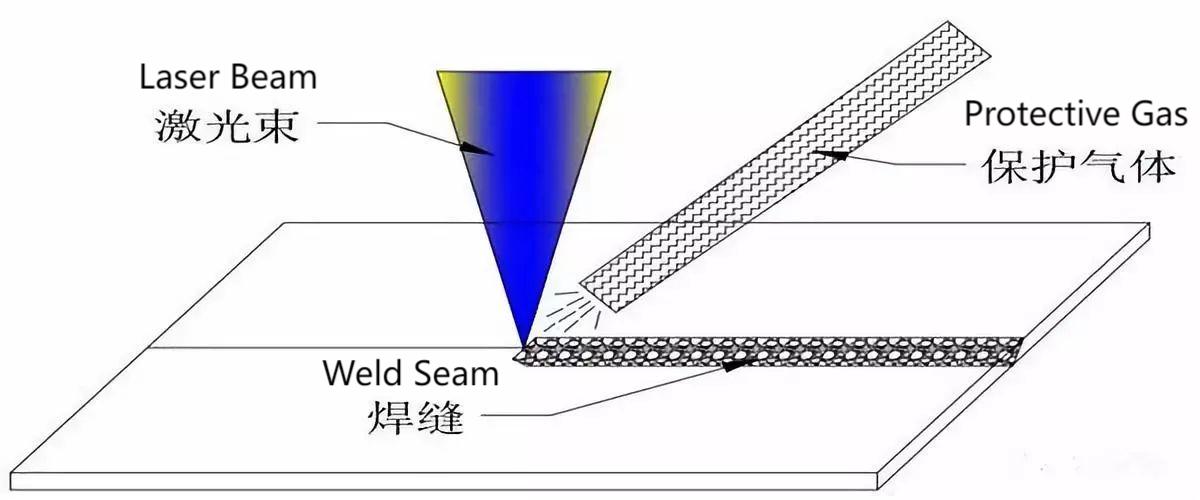

图1 保护气体吹至传动轴侧面

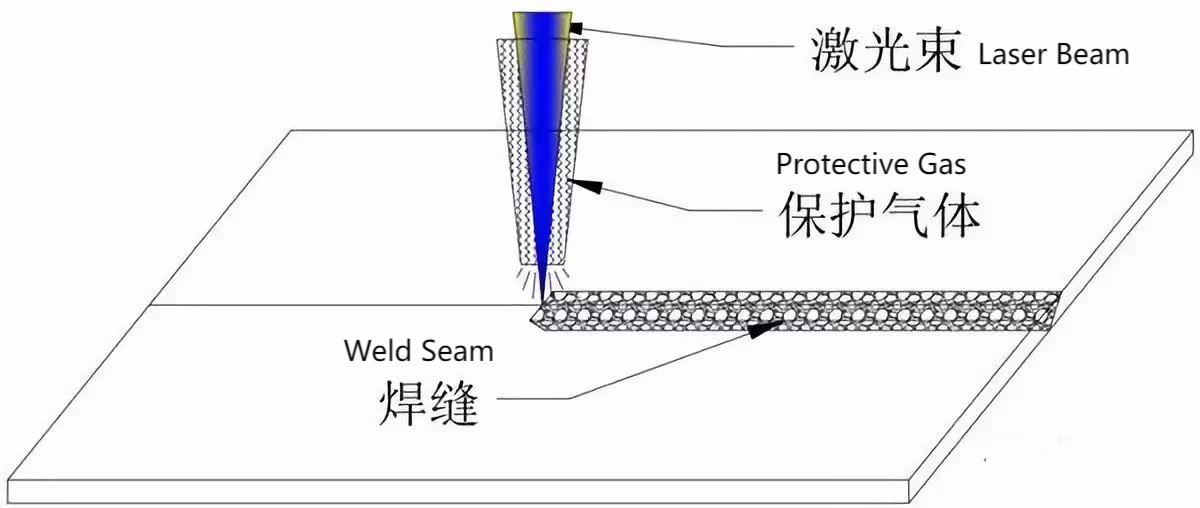

图2 同轴保护气体
3. 原则 f或者 S选举 P保护性的 G作为 I注射 M方法
首先需要明确的是，焊缝所谓的“氧化”只是一个俗称。从理论上讲，这意味着焊缝与空气中的有害成分发生化学反应，导致焊缝质量恶化。常见的是焊缝金属在一定温度下与空气中的氧、氮、氢等发生化学反应。
防止焊缝被“氧化”就是减少或避免此类有害成分在高温下与焊缝金属的接触。这种高温状态不仅仅是熔池金属，而是从焊缝金属熔化到熔池金属凝固，并且在整个时间段内其温度下降到某个温度以下。
4. 例子
例如，钛合金焊接在温度300℃以上时能快速吸氢，在450℃以上时能快速吸氧，在600℃以上时能快速吸氮。因此，钛合金焊缝在凝固后及温度降至300℃以下时必须得到有效保护，否则就会被“氧化”。
从上面的描述不难理解，吹入的保护气体不仅需要及时保护熔池，还需要保护已经焊接的新凝固区域。因此，一般采用图1所示的侧轴侧吹保护气体，因为这种保护方法比图2的同轴保护方法保护范围更广。特别是焊缝刚刚凝固的区域效果更好受保护。
侧轴吹气 对于工程应用来说，并不是所有的产品都可以使用侧轴侧吹保护气体。对于某些特定产品，只能使用同轴保护气体，需要根据产品结构和接头形式进行具体选择。
5. 选择 S具体的 P保护性的 G作为 B洛英 M方法
1. 直线焊缝
如图3所示，产品焊缝形状为直线形，接头形式可为对接接头、搭接接头、内角接头或搭焊接头。
此类产品最好采用图1所示的侧轴侧吹保护气体方式。

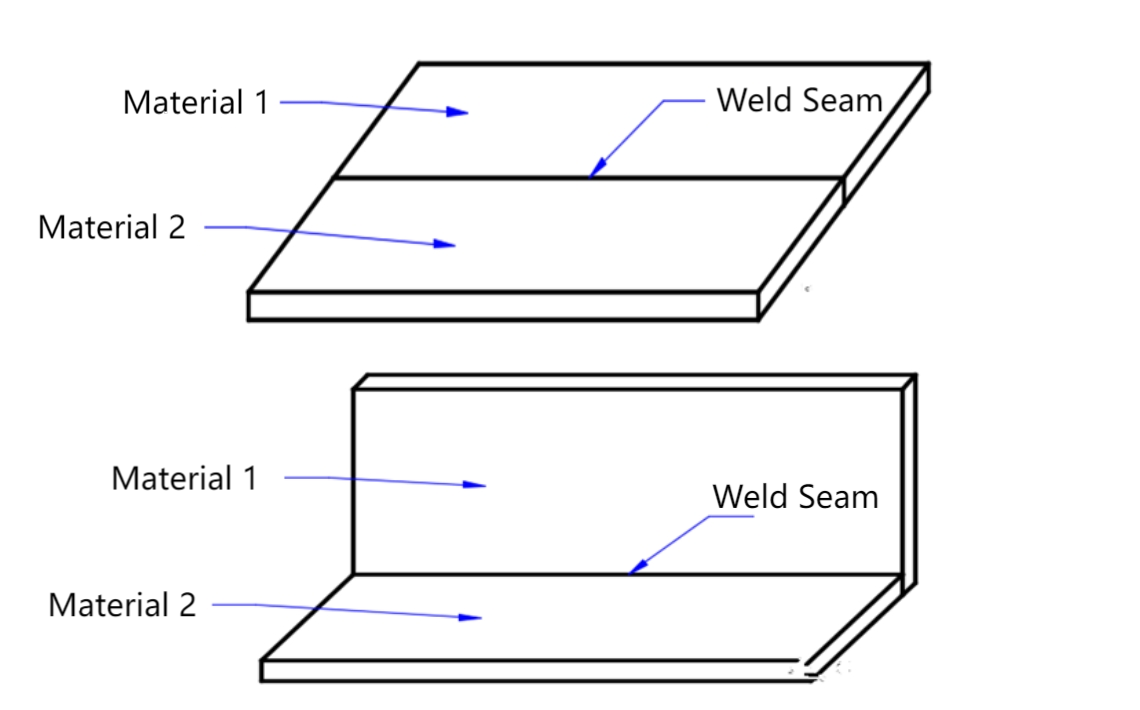

图3 直线焊缝
6. 平面封闭图形焊缝
如图4所示，产品焊缝形状为扁圆形、扁多边形、扁多段直线形等闭合形状，接头形式可为对接接头、搭接接头、搭接焊缝等。此类产品最好采用图2所示的同轴保护气体方法。
图4 平面封闭图形焊缝
保护气体的选择直接影响焊接生产的质量、效率和成本。但由于焊接材料的多样性，在实际焊接过程中焊接气体的选择也比较复杂。焊接材料、焊接方法、焊接位置需要综合考虑。在达到所需要的焊接效果的同时，还可以通过焊接测试来选择更合适的焊接气体，以达到更好的焊接效果。
