激光焊接常见缺陷分析及现场整改方案

作为专业的激光加工头解决方案提供商，我们长期深耕激光焊接光路适配和现场工艺调试。我们深知现场焊接经常受到气孔、裂纹、飞溅、未焊透等各种缺陷的困扰。这些问题不仅影响产品的外观和气密性，而且直接降低焊接强度，导致批量返工和成本损失。

今天我们整理了实用的行业技术知识，总结了现场最常见的7种焊接缺陷，并附有真实的缺陷参考图片、准确的原因分析以及即用的现场解决方案。非常适合工艺调试、质检巡检、新员工培训、客户技术讲解等，实现快速对比和故障排除。值得焊接行业同行收藏和分享！

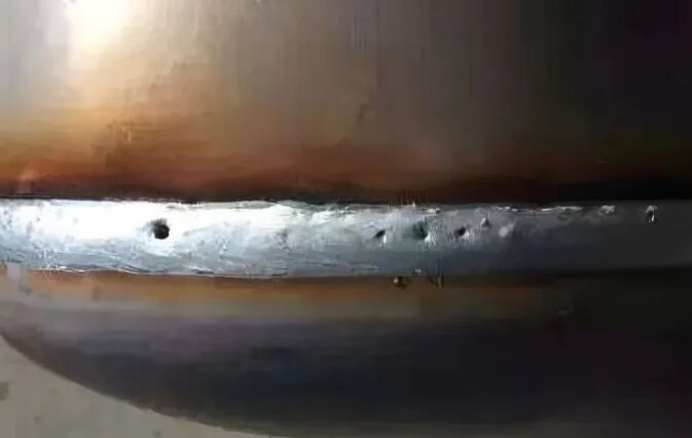

1. 焊缝气孔（最常见的缺陷）

外观特点

焊缝内部或表面出现圆形或不规则小孔，断口处有表面凹坑和内部空洞，降低结构强度和气密性。

原因

· 材料表面的油污、氧化皮、水分或涂层在高温下汽化形成气泡。

· 保护气体纯度不够（99.99%以下）、流量不稳定或气体覆盖率差。

·焊接速度过快导致熔池快速凝固，气泡来不及逸出。

· 不稳定的激光小孔会导致金属蒸气滞留，形成内部孔隙。

解决方案

· 彻底的焊前清洁：用酒精或专用清洁剂清除油污，用砂纸消除氧化层。

· 采用纯度99.99%以上的高纯氩气，流量设定为10～20L/min，喷嘴正对熔池。

·降低焊接速度，适当降低功率密度，以延长熔池凝固时间。

· 优化焊头离焦量，稳定小孔，减少内部气泡形成。

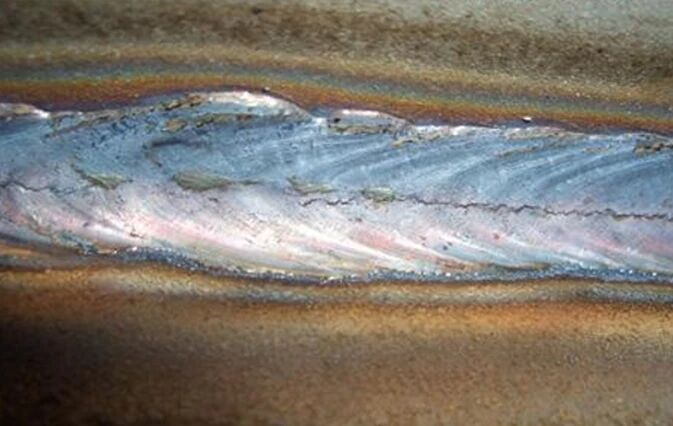

2、焊接裂纹（致命缺陷）

外观特点

焊缝表面或热影响区出现细小裂纹（纵向、横向、弧坑裂纹），断口可见沿晶裂纹，易引起结构断裂。

原因

·热应力过大：高碳钢、铝合金等材料快速冷却形成硬化组织。

· 异种金属热膨胀系数差异较大，导致收缩应力过大。

· 焊接参数不当：激光功率过大、焊接速度过快、热输入集中。

· 工件约束过多，限制变形，造成应力集中。

解决方案

· 工件预热（钢材为100～200℃），焊后缓冷或去应力退火。

· 选择匹配的焊丝；采用过渡填充材料进行异种金属焊接。

· 采用脉冲激光，降低功率密度，缩小热影响区。

· 优化夹具，减少约束，合理安排焊接顺序。

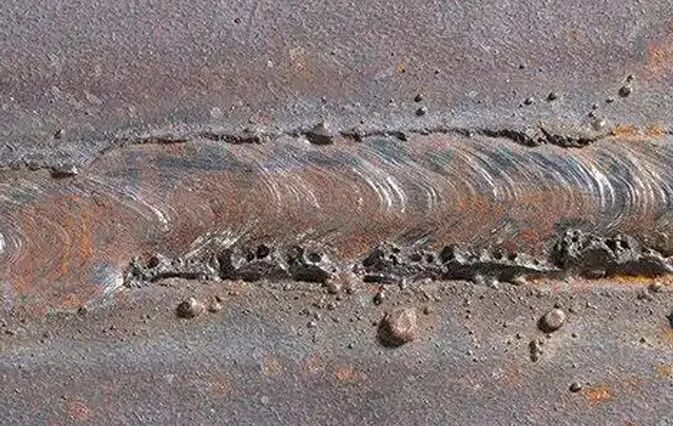

3、焊接飞溅（影响外观及设备）

外观特点

焊接时熔融金属颗粒飞溅，粘附在工件表面，污染焊头镜片，造成焊缝粗糙。

原因

· 过高的激光功率密度会导致剧烈的小孔波动和过高的金属蒸气压。

· 受污染的材料表面因汽化而引发熔池沸腾。

· 焦点位置过深，能量集中在熔池底部。

· 保护气体流量和角度不当，无法抑制蒸气喷发。

解决方案

· 适当降低激光功率，提高焊接速度，降低功率密度。

· 严格清理工件表面，清除油污、锈迹和涂层。

· 调整焦点位置以稳定锁孔并减少蒸气喷发。

· 优化保护气喷嘴角度和流量，稳定熔池表面。

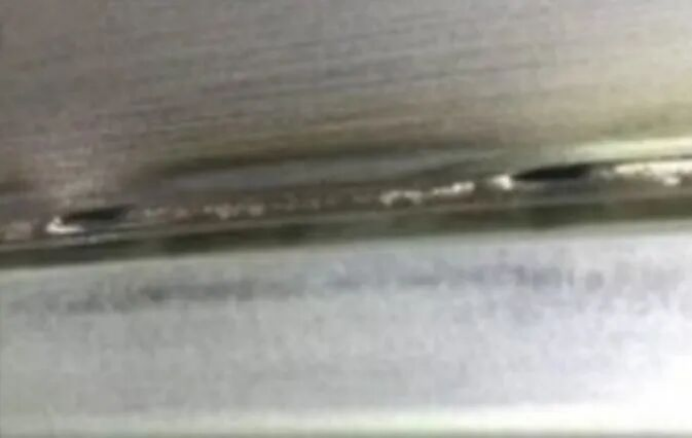

4. 底切（焊接边缘凹陷）

外观特点

焊缝与母材交界处形成凹槽，边缘未填充（深度超过0.5mm），削弱接头强度。

原因

· 焊接速度过快，液态金属没有足够的时间回填焊缝边缘。

· 装配间隙过大导致填充金属不足。

· 激光功率过高会导致边缘处母材过度熔化。

· 焊接端能量快速下降会导致小孔塌陷和局部咬边。

解决方案

· 降低焊接速度，以便在焊缝边缘充分回填熔融金属。

· 控制装配间隙（薄板≤0.1mm，中板≤0.2mm）。

· 适当降低激光功率以匹配焊接速度和热输入。

· 延长焊端能量衰减时间，避免小孔塌陷。

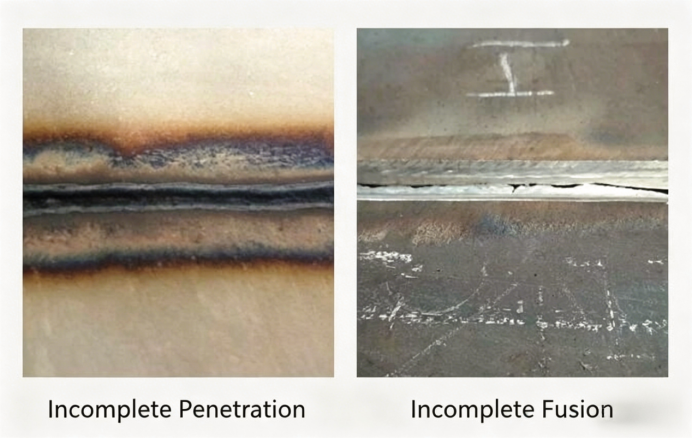

5. 未完全穿透/未完全融合（强度不足）

外观特点

未焊透：焊缝背面无熔合痕迹；仅接头表面粘连。

未完全熔合：焊缝与母材或焊层之间存在间隙的不完全结合。

原因

· 激光功率和能量密度不足。

· 焦点偏差导致光斑过大，能量分散。

· 焊接速度过快导致热输入不足。

· 过厚的板材和高反射材料（铝/铜）会导致激光能量强烈反射。

解决方案

· 增大激光功率或采用功率密度更高的焊头。

· 精确校准焦距，确保焦点落在工件表面或略高于工件表面。

· 降低焊接速度以增加单位长度的热输入。

· 铝、铜焊接采用预热、微散焦、大功率模式。

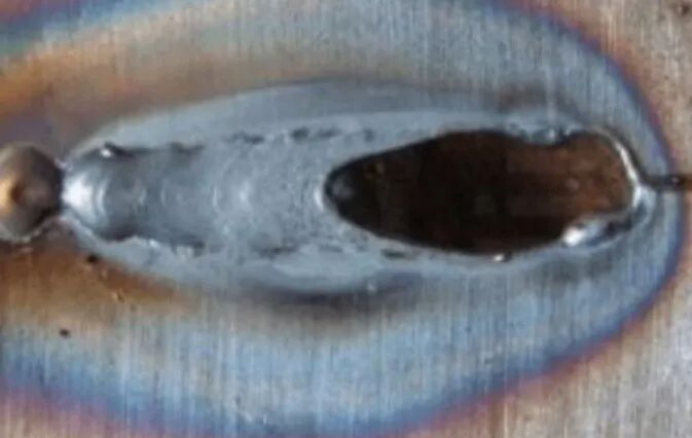

6.焊缝烧穿（薄板常见）

外观特点

焊缝完全熔透并形成孔。

原因

· 热输入过大：激光功率过高或焊接速度过慢。

· 焦点位置过低，能量集中在板的背面。

· 薄板无后支撑导致熔池在自重作用下塌陷。

· 装配间隙过大导致熔融金属流失。

解决方案

· 降低激光功率并提高焊接速度以降低热输入。

· 将焦点调整到工件的上表面或正离焦状态。

· 添加铜背板，用于薄板的支撑和强制冷却。

· 严格控制装配间隙，避免间隙过大。

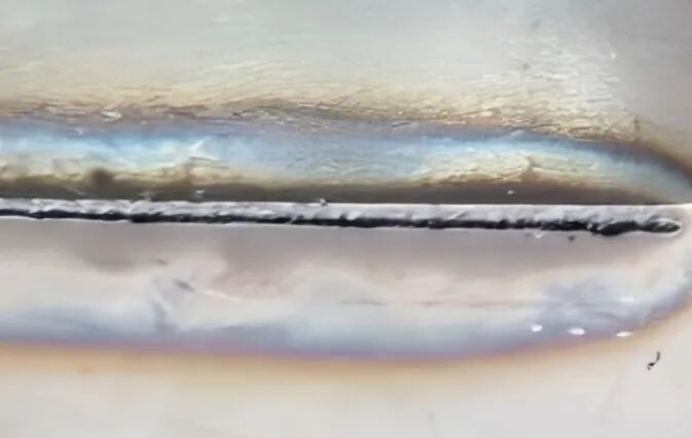

7. 焊缝偏移/焊缝成型不良

外观特点

焊缝偏离接头中心，宽度不均匀，高度波动，表面粗糙。

原因

· 工件定位不准确，夹具松动。

· 光路偏差、焊头焦点不正确。

· 送丝与光斑未对准导致填充不均匀。

· 焊接速度波动，激光功率输出不稳定。

解决方案

· 校准工装夹具，确保工件准确定位。

· 定期校准焊头光路，保证焊点对准。

· 调整送丝机构，使焊丝与光斑同轴。

· 稳定激光输出，保持焊接速度均匀。

8. 快速故障排除清单

以上涵盖了激光焊接中的核心常见缺陷以及完整的整改解决方案。事实上，大多数焊接缺陷都与工艺参数、材料性能和操作细节有关。同时，激光焊接头的光路精度、焦点稳定性和密封防护性能也起着决定性的作用。
