不锈钢激光切割常见问题及实用解决方案

激光切割是不锈钢加工最高效的方法之一，具有精度高、切割边缘光滑、生产效率高等优点。然而，在实际生产中，制造商经常会遇到各种切割缺陷——从毛刺、切割边缘粗糙到切割不完全或过度熔化。这些问题与切割速度、激光功率、焦点位置、辅助气体压力等关键工艺参数密切相关。

要实现稳定、高质量的不锈钢切割，关键在于了解这些参数如何影响切割机理，以及如何排除和解决常见问题。本文总结了用户在不锈钢激光切割中遇到的典型问题，并结合工程实践提供了实用的解决方案，有助于优化切割质量、减少停机时间、提高生产效率。

01 为什么不锈钢激光切割比较难？

不锈钢的几个特性直接影响激光加工结果，具体如下：

● 高反射率

● 高导热率

● 高熔点

● 过热时容易氧化

● 对气压和焦点高度的高灵敏度

即使工艺参数的微小偏差也会迅速降低切割质量。因此，精确的参数匹配和正确的喷嘴选择至关重要。

02 不锈钢激光切割常见问题排查指南

下面列出了不锈钢光纤激光切割过程中最常见的问题以及建议的解决方案：

切割缺陷	可能的原因	解决方案

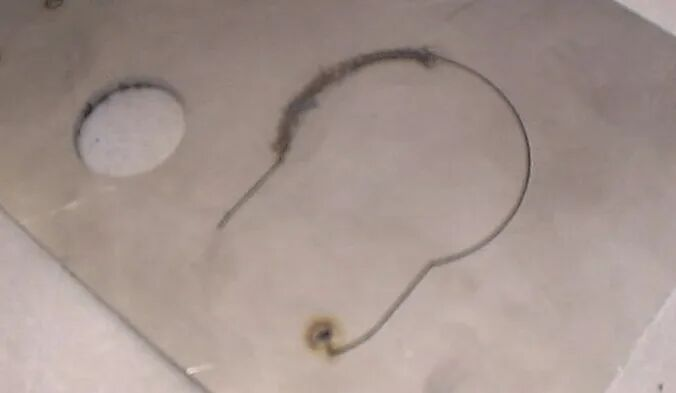

切割不完整	1、切削速度过高； 2、焦点位置过低； 3.激光功率不足	1、降低切削速度； 2、调高焦点位置； 3.增加激光功率
剪切偏差	1. 光束中心/同轴度未对准； 2、喷嘴孔变形或粗糙； 3、光路偏移	1、检查并重新校准光束中心； 2、检查喷嘴，必要时更换； 3. 验证光路对准

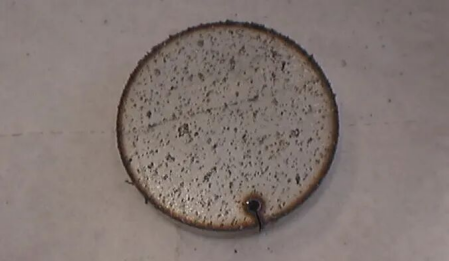

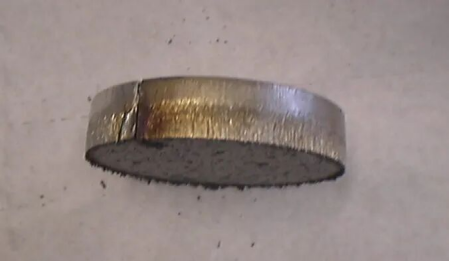

上切边熔化	焦点位置过低	每次调整将焦点位置升高 0.1–0.2 毫米
切边严重氧化	氮气压力不足	增加氮气压力

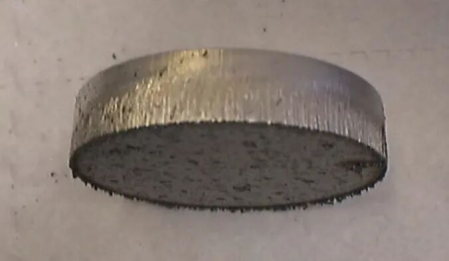

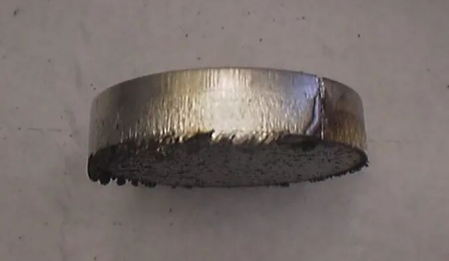

下切边的粗糙度	对焦位置过高	每次调整将焦点位置降低 0.1–0.2 毫米
切割面上有条纹	切削速度过高	每次调整将切割速度降低 50–200 毫米/分钟

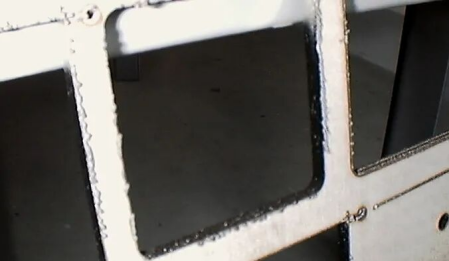

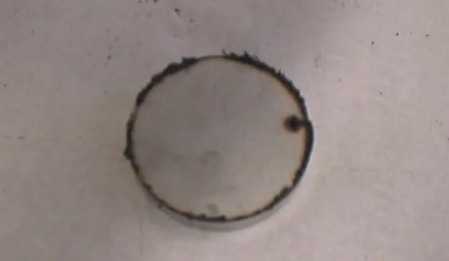

上切边粘有浮渣	焦点位置过低	以 0.1–0.2 mm 为增量升高焦点位置

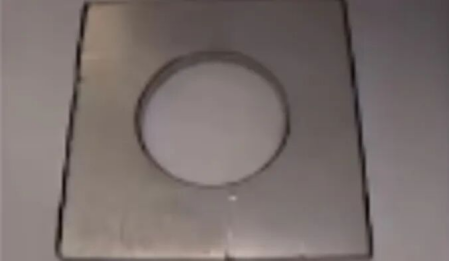

切边发黄或暗淡	1、氮气纯度不够； 2、燃气管路中空气或氧气污染； 3、燃气系统泄漏	1、检查并保证氮气纯度； 2、延长吹扫时间，清洁气路； 3.检查燃气系统是否泄漏

不锈钢激光切割过程中的问题是可预测和可控的。大多数质量问题可以通过检查焦点高度、喷嘴状况、气压和切割速度来快速识别。为了保持稳定的切割质量，建议采取以下做法：

● 使用高纯氮气或氧气

● 定期更换喷嘴

● 保持通风及供气系统清洁

● 经常清洁镜片和防护窗

● 确保准确的光路对准和同轴度

● 避免过度消融或功率过载
