脉冲激光清洗机vs连续激光清洗机(上篇）

在激光清洗领域，光纤激光器以更高的可靠性、稳定性以及灵活性，已经成为激光清洗光源的最佳选择。作为光纤激光器的两大组成部分，连续光纤激光器和脉冲光纤激光器分别牢牢占据着宏观材料加工和精密材料加工的市场领先位置。对于新兴的激光清洗应用，是应该用连续激光还是脉冲激光却出现了不同的声音，市场上也同时出现了使用脉冲和连续激光器的两类激光清洗设备。很多工业终端用户在选择的时候不知道应该如何选择，我们就对连续和脉冲激光器的激光清洗应用进行了对比测试，并分析了各自的特点和适用的应用场景，希望为工业用户在选择相应的激光清洗技术的时候提供有益的参考。

一、试验材料

1. 激光器

激光型号为YDFLP-CL-200-12-A为脉冲激光器，CW-R-B-W-2000为连续激光器。两款激光器详细参数对比如表1所示。

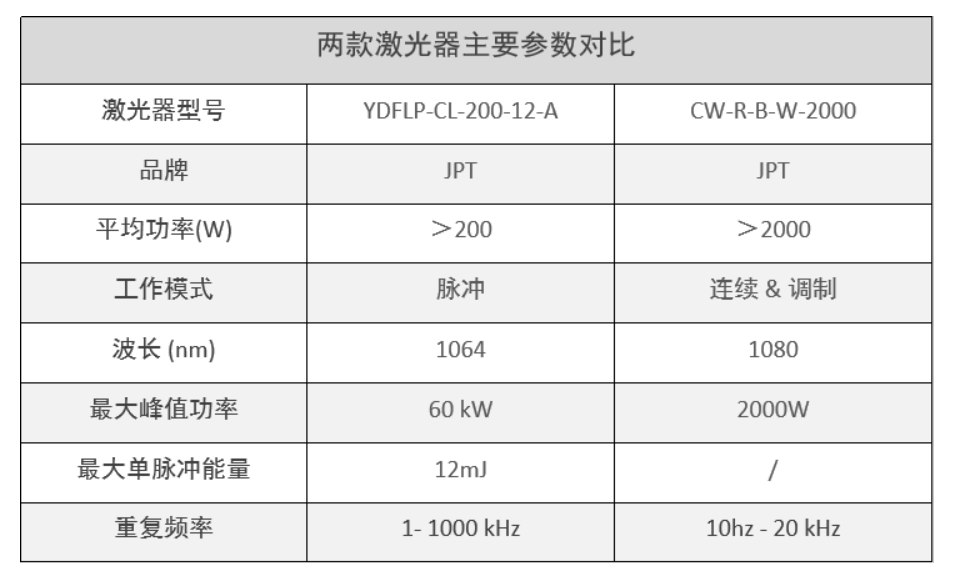

表1.脉冲激光器与连续激光器参数对比

2. 材料

实验所用的样件1为铝合金平板，铝合金平板的尺寸长宽高为400mm×400mm×4mm。样件2为碳钢平板，碳钢的尺寸长宽高为400mm×400mm×10mm。样品表面喷涂白色油漆，样件1表面上油漆厚度约20 μm，样件2表面油漆厚度约40 μm。

二、试验结果

采用两种激光器对两种材料表面进行除漆实验，对激光清洗参数进行优化，获得适合的脉宽、频率、扫描速度等参数，并对优化实验条件下的清洗效果和效率进行对比。

1. 脉冲激光清洗漆层实验

在脉冲光除漆实验中激光器的功率为200W，使用的场镜焦距为163mm，激光聚焦光斑直径约为0.32mm。清洗单块区域范围为13mmx13mm，填充间距为0.16mm，铝合金表面除漆时激光重复扫描清洗2次，碳钢表面除漆时激光重复扫描清洗4次。在保证光斑纵向与横向叠加率都为50%条件下，试验激光脉宽、频率及激光扫描速度的参数（如表2所示）对清洗效果的影响，铝合金表面除漆实验效果如图1所示，碳钢表面除漆实验效果如图2所示。

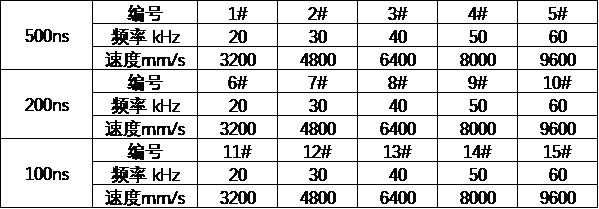

表2.脉冲激光清洗铝合金及碳钢表面漆层实验参数

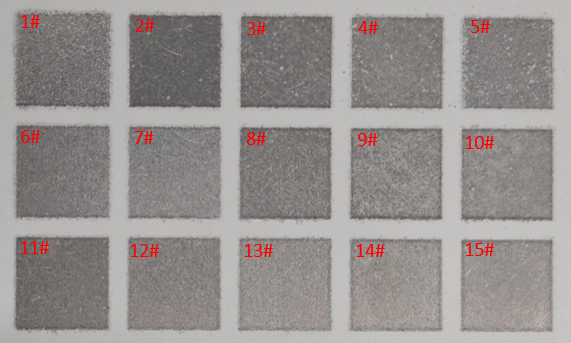

图1.不同激光参数下脉冲激光清洗铝合金表面漆层对比图

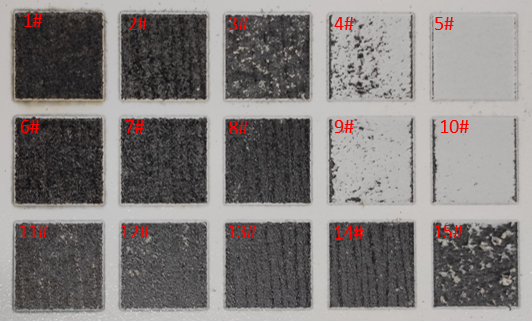

图2.不同激光参数下脉冲激光清洗碳钢表面漆层对比图

实验结果在相同频率下短脉宽相比长脉宽能容易将铝合金和碳钢表面漆层去除干净，在相同脉宽下，频率越低越容易对基体造成损伤，当频率大于某个值时，频率越高漆层去除效果就越差。实验结果脉冲激光清洗铝合金表面漆层的优选参数为15# （激光功率200W，脉宽100ns，频率60kHz，扫描速度9600mm/s），清洗碳钢表面漆层的优选参数为13# （激光功率200W，脉宽100ns，频率40kHz，扫描速度6400mm/s），这两者参数都将漆层去除干净，而且对样件基体基本无损。

1. 连续激光清洗漆层实验

在连续光除漆的实验中，使用激光器的功率为50%，占空比为20%（等效于平均功率200W），频率为30kHz。使用的场镜焦距为220mm，激光聚焦光斑直径约为0.2mm。清洗单块区域范围为13mmx13mm，填充间距0.1mm，清洗铝合金表面漆层时激光重复扫描2次，清洗碳钢表面漆层时激光重复扫描4次。在激光的功率、占空比和频率不变条件下，试验激光扫描速度对清洗效果的影响。铝合金表面除漆的清洗参数如表3所示，清洗效果如图3所示。碳钢表面除漆的清洗参数如表4所示，清洗效果如图4所示。

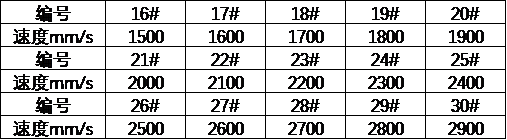

表3.连续激光清洗铝合金表面漆层实验参数

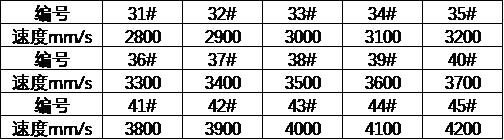

表4.连续激光清洗碳钢表面漆层实验参数

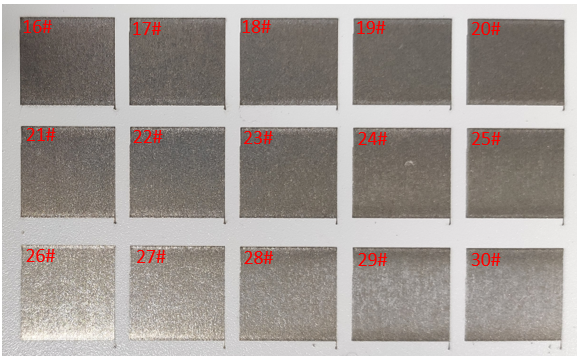

图3.不同激光扫描速度下连续激光清洗铝合金表面漆层对比图

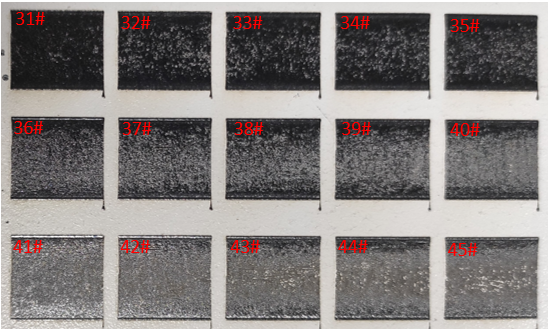

图4.不同激光扫描速度下连续激光清洗碳钢表面漆层对比图

实验结果在相同激光功率和频率下，激光扫描速度越低，对基体造成损伤越大。当扫描速度大于某个值时，扫描速度越快，漆层去除效果越差。实验结果连续激光清洗铝合金表面漆层优选参数为21# （激光功率200W，频率30kHz，扫描速度2000mm/s），清洗碳钢表面漆层优选参数为37#（激光功率200W，频率30kHz，扫描速度3400mm/s）。这两个参数不但将碳钢表面漆层去除干净，而且对样件基体造成的损伤相对小些。

脉冲与连续光纤激光器的激光清洗应用对比（下篇）将为大家带来脉冲与连续光纤激光器优选参数结果、分析与结论，敬请关注！
