关于手持激光焊接的10个常见问题的答案！

关于手持激光焊接的10个常见问题的答案！

近年来，手持式激光焊接设备显示出蓬勃发展的开发趋势。它具有许多优势，例如便携式和轻巧的尺寸，灵活的焊接方法，简单简便的操作以及出色的焊接质量，它已获得了市场和用户的认可和爱心。

随着市场的扩大和销售增长，激光手持式焊接使越来越多的行业受益。尽管手持式激光焊接的操作非常聪明且易于使用，但您可能会在使用过程中遇到一些小问题。本文分享了十大常见问题的解决方案。

01。如果红灯不居中该怎么办？

原因分析和解决方案： 整个机器都打开电源后，红灯应在正常情况下位于铜喷嘴的中心。如果有横向偏移，则可以使用软件零点校正来解决它。如果左和右偏置很大，或者有向上和向下的偏移，则可以调整电瓦仪位置。

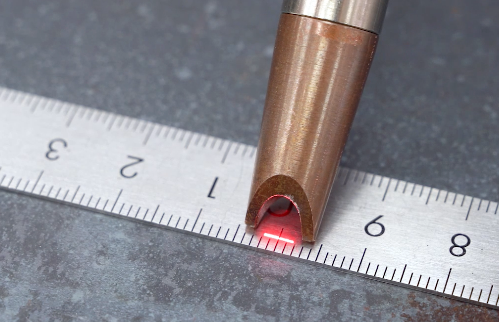

调整后，红灯居中

02。一开始的光非常强，然后逐渐削弱。

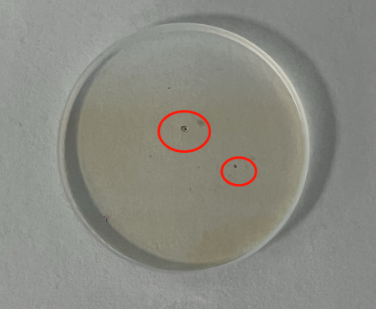

原因分析和解决方案： 保护性透镜被烧毁：在连续的高功率焊接过程中，焊接炉灶会溅到保护透镜的下表面上。撞击焊接槽的激光将吸收能量并形成火球，因此到达喷嘴位置的激光能量将被削弱，从而导致未焊接焊接工件。

聚焦镜头燃烧： 当移动灰尘落在聚焦透镜腔内的聚焦镜头表面上时，激光束在撞击灰尘形成一个小火球时会吸收能量，从而导致焊接枪头壳的表面温度升高，并且相应地降低了焦点的能量，并降低了无效的启动的启动，并弱化了启用的启动。

故障排除： 更换受损镜头

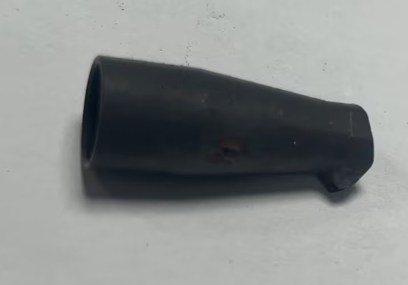

03。 如果燃烧铜喷嘴怎么办？

原因分析和解决方案：

1。在焊接过程中，热量扩散到铜喷嘴并造成损坏。处理过程应首先： 分析热源，镜头散光，红光极化或外部材料传导。

2。处理之前，请确保

①红灯以中心为中心（极化会导致光击中铜喷嘴）；

②适当的扫描宽度（通常在4mm以内，通常设置为3mm）；

③焦点0焦点。

3。故障排除

①首先，将灯光从长途发送到地面，以查看铜喷嘴是否很热。如果不热，则意味着镜头没有问题，也没有散光。如果很热，则需要更换受损的镜头。

②如果焊接在上述正常条件下很热，则意味着材料在焊接过程中进行热量。在实际使用中，外角铜喷嘴比内角更容易损坏，并且可以用铜喷嘴代替。 （当前铜喷嘴的材料是黄铜和铜）

③焊接技术还会影响加热。尝试将焊接头和材料焊接在45°∂。

④高反射材料（例如铝板）也会导致铜口变热，这是无法控制的。

04。如果燃烧保护镜头该怎么办？

原因分析和解决方案： 由于过程，焊接技术，参数设置等的影响，抗Slag会造成损坏，或者激光异常；焊接头镜头很脏。 故障排除：

① 适当增加气流，气压值不少于15升/分钟，降低秋千频率，建议使用50Hz，并且秋千宽度为2-3mm；

② 尝试确保焊接枪和板在焊接过程中为45 °焊接；

③ 在高力下，镜头损失将增加，这需要注意；

④ 建议进行散热器焊接以防止透镜溅出和损坏。

05。安全锁已连接，枪头不触摸焊接材料，而光直接出现？

原因分析和解决方案： 检查地线和现场焊接台之间是否存在连接。如果是这样，它等同于将枪杆夹紧的安全锁和直接连接的状态。大多数客户使用的金属桌子很容易连接到接地线。您可以在脚垫上使用木桌或模板将其隔离。

06。 如果电线进料不光滑怎么办？

原因分析和解决方案： 在焊接过程中，电线馈电不是光滑的，导致焊接过程中电线堵塞的现象，并且整体焊缝不均匀且难看。

故障排除：

①使电线馈送管保持尽可能伸直，以避免弯曲和缠绕；

②选择带有匹配的电线直径的电线馈电轮。 U形轮适用于铝线，V形轮适合钢丝。

③根据电线直径，将电线馈电压杆的值调整为合适的值。

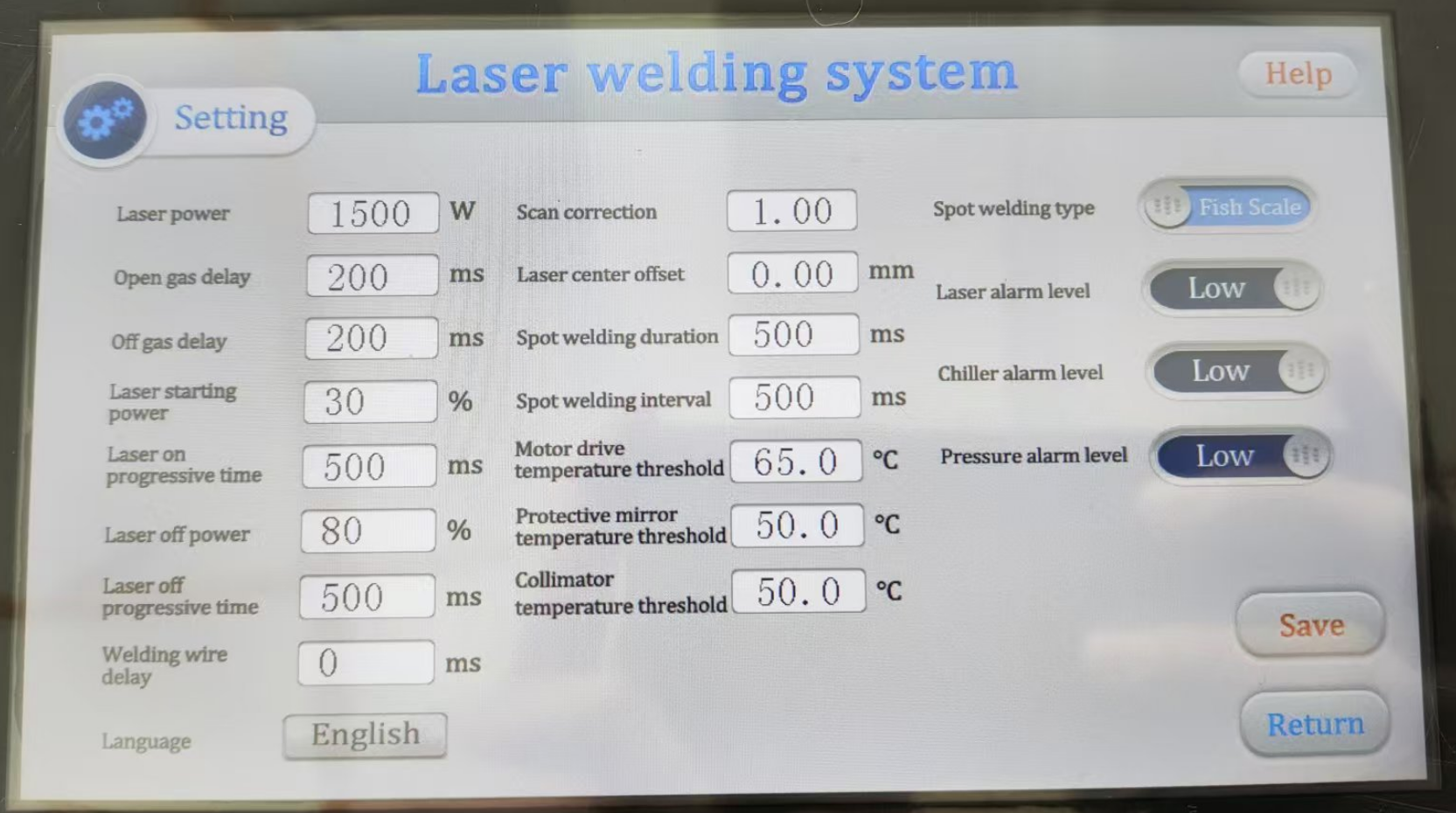

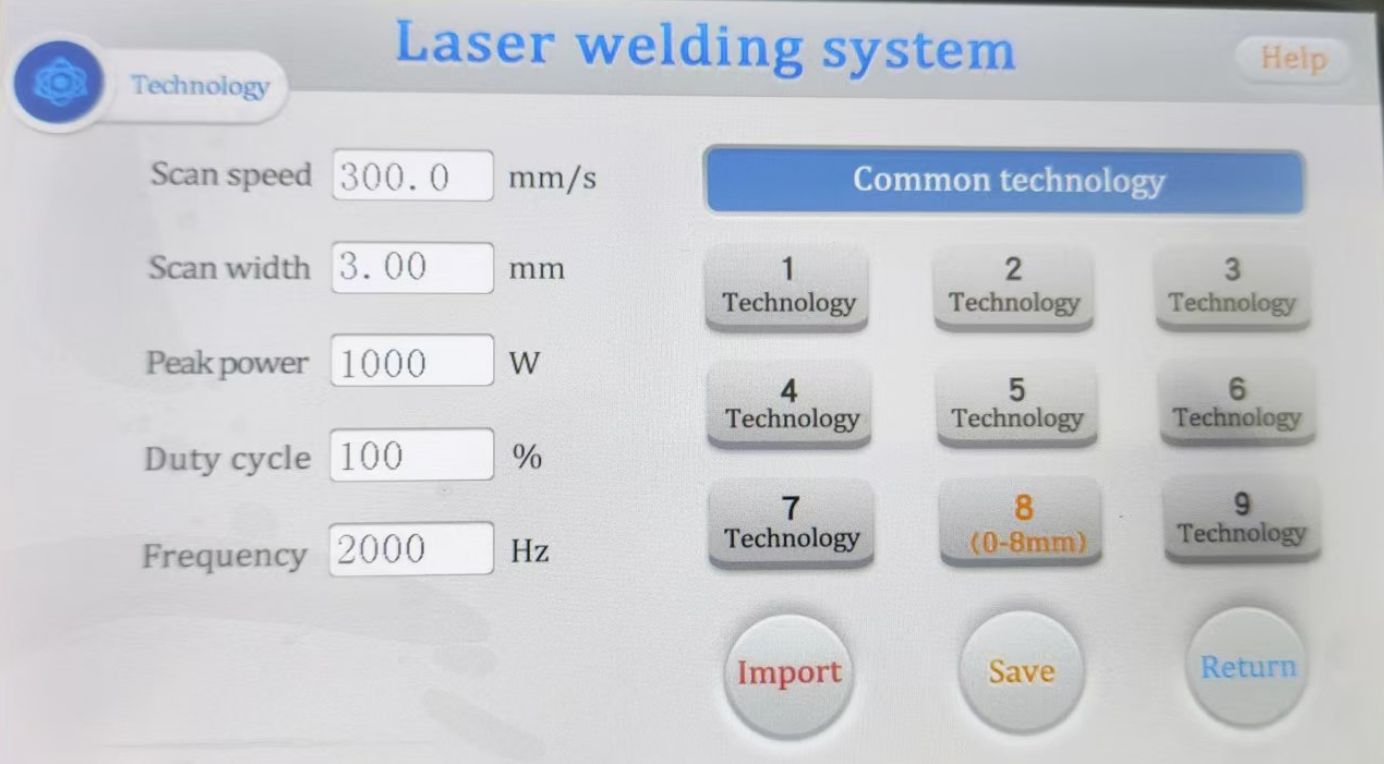

07。可以为每种焊接方法详细介绍焊接过程库吗？

原因分析和解决方案： 根据选择不同材料，不同厚度和不同焊接方法的独特流线参数接口匹配相应的焊接参数，从而大大降低了参数调试时间，提高了工人的效率，并简化了焊接难度。

08。焊接镀锌板爆炸点问题

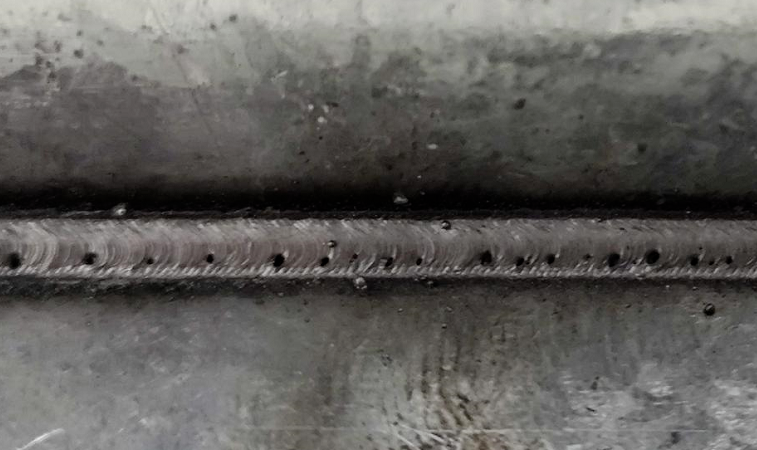

原因分析和解决方案： 当焊接镀锌板时，最明显的焊接缺陷是表面孔和更多的焊接溅射。当情况恶劣时，焊接甚至可能会没有形成。这种情况的原因是：

① 金属元素锌的沸点为907 ℃ 。在焊接过程中，大量的锌元件蒸发。由于激光焊接过程中熔融池的存在时间很短，因此金属蒸气不会漂浮在熔融池上，或者不会完全从熔融池表面漂浮以形成内部毛孔和表面孔。

② 当焊接圆角焊缝时，锌蒸气更难从T型接头表面溢出，或者锌金属蒸气在溢出时会带走大量的熔融金属，形成更明显的飞溅或爆炸孔。

故障处理：

① 在焊接位置上机械研磨锌涂层，取下锌涂层，然后焊接。目前，焊接状态接近碳钢。

② 使用较小的功率，具有较大的正散焦桶和高频焊接。这可以减少焊接溅射和毛孔的产生，但焊接穿透将受到影响。

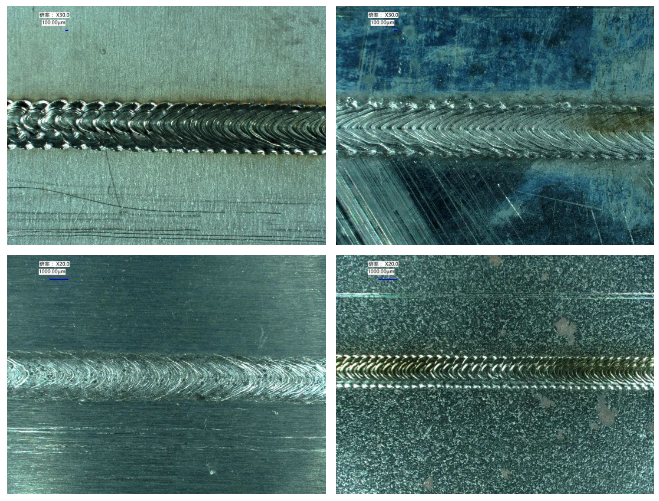

09.调试鱼尺模式的三种方法

方法1： 在主页上启用鱼尺模式模式。该系统具有内置的鱼尺模式模式，并设置了默认参数。打开电线馈电功能（首先，确认连续模式参数并打开开关）。

方法2： 输入专业模式设置。设置合理的爆发持续时间和突发间隔时间。突发持续时间：150ms（此参数会影响焊接模式的大小）间隔时间：40ms（此参数会影响两种模式之间的间隔）。使用爆发模式调试鱼尺模式：电线馈电延迟，电线填充距离和缩回距离被调整为0。

方法3： 使用脉冲电线馈电模式（建议）电线馈线参数选择“脉冲”脉冲周期：140ms脉冲线进料速度：10mm/s脉冲光滑度：20-35％的鱼尺模式焊接：建议使用鱼尺焊接：建议以50％的功率使用鱼尺。如果在高功率场景中使用鱼尺模式，则焊接角度不应太大。它可以适当地进行散落，增加空气流量，减少焊接飞溅并延长保护镜的使用寿命。

10。 传播警报呢？

原因分析和解决方案： 如果引导或使用过程，通信警报，则可能是枪头板接口松动，没有信号，请联系制造商进行售后治疗。
