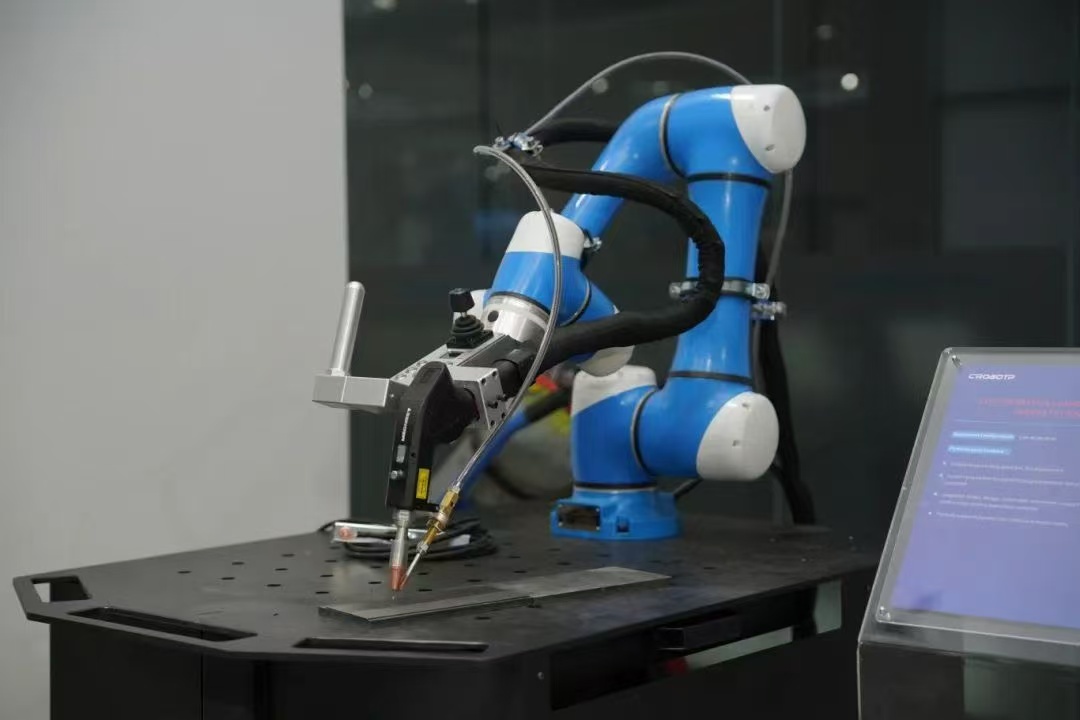

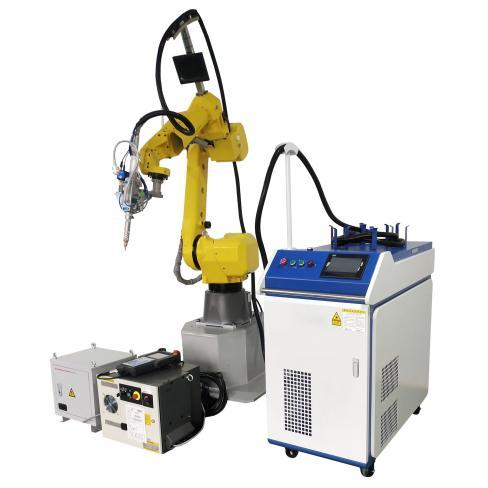

机器人激光焊接机

产品优势

• 焊接机器人可在有害环境下工作

• 可24小时运行，大大提高生产效率。

• 稳定和提高工件的焊接质量。

• 降低了对工人操作技能的要求。

• 节省材料、成本和能源。

功能特点

• 设计高度紧凑，可灵活地面安装或倒置安装。

• 工作空间大，运行速度快，重复定位精度高，适合多种焊接场合。

• 配有独立于控制系统的安全急停板。

• 机器人本体采用高柔性特种电缆。

• 内置三相变压器，使380V和220V隔离，使供电更加稳定。内置三相滤波器可有效提高EMC和EMI性能。

产品详细信息

激光焊接机器人+控制器

激光焊接专用接口、可控功率输出、送丝、慢升慢降、预燃与衰减、附着力检测、预燃拉丝与填充等。

刚性强、精度高、抖动低。

可以控制伺服或步进电机送丝。通过使用垂直演示器可以更有效地对机器人进行编程。

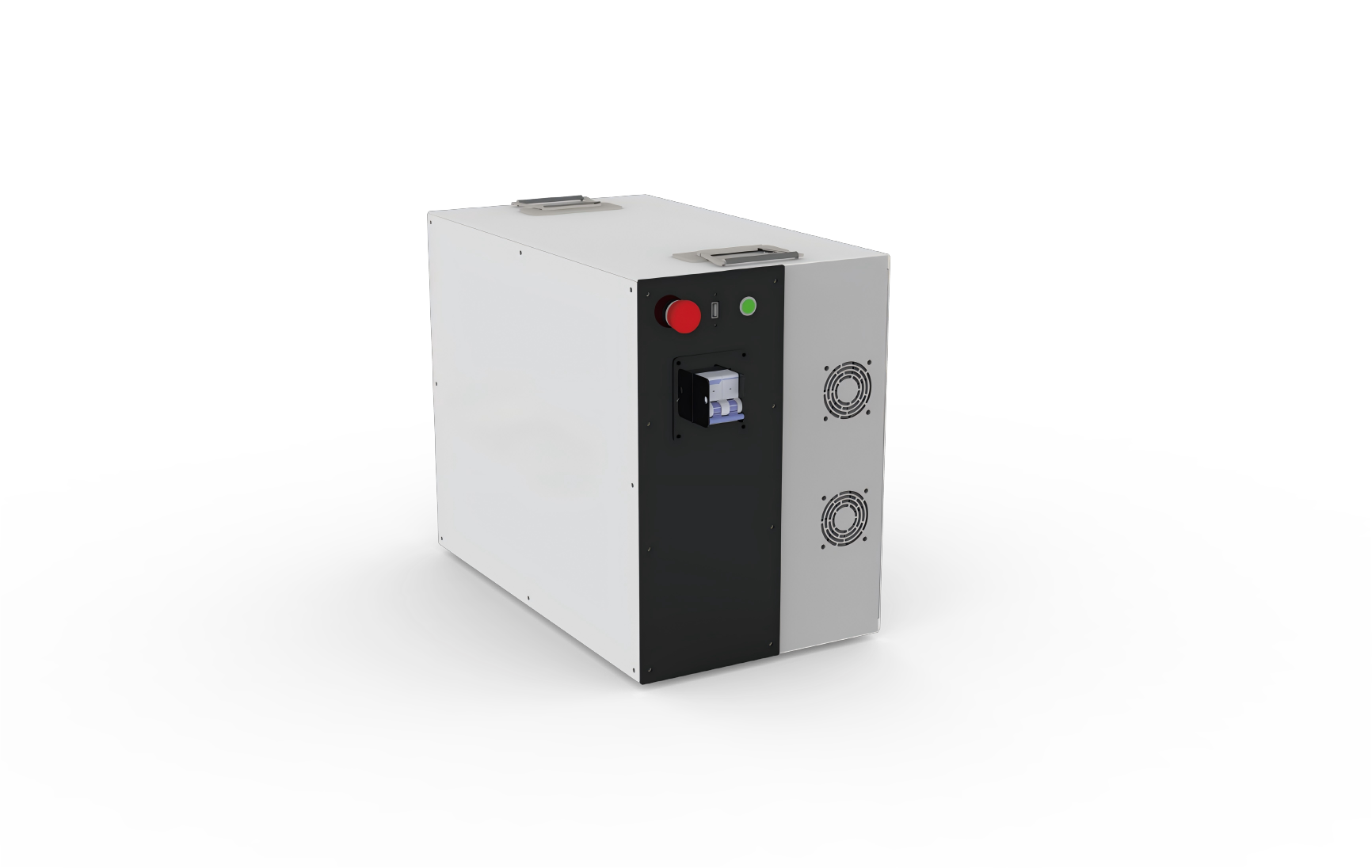

小型电柜，体积小，可集成到激光主机中。

单相220V输入电源，接入方便。

带UPS，支持断电再生。

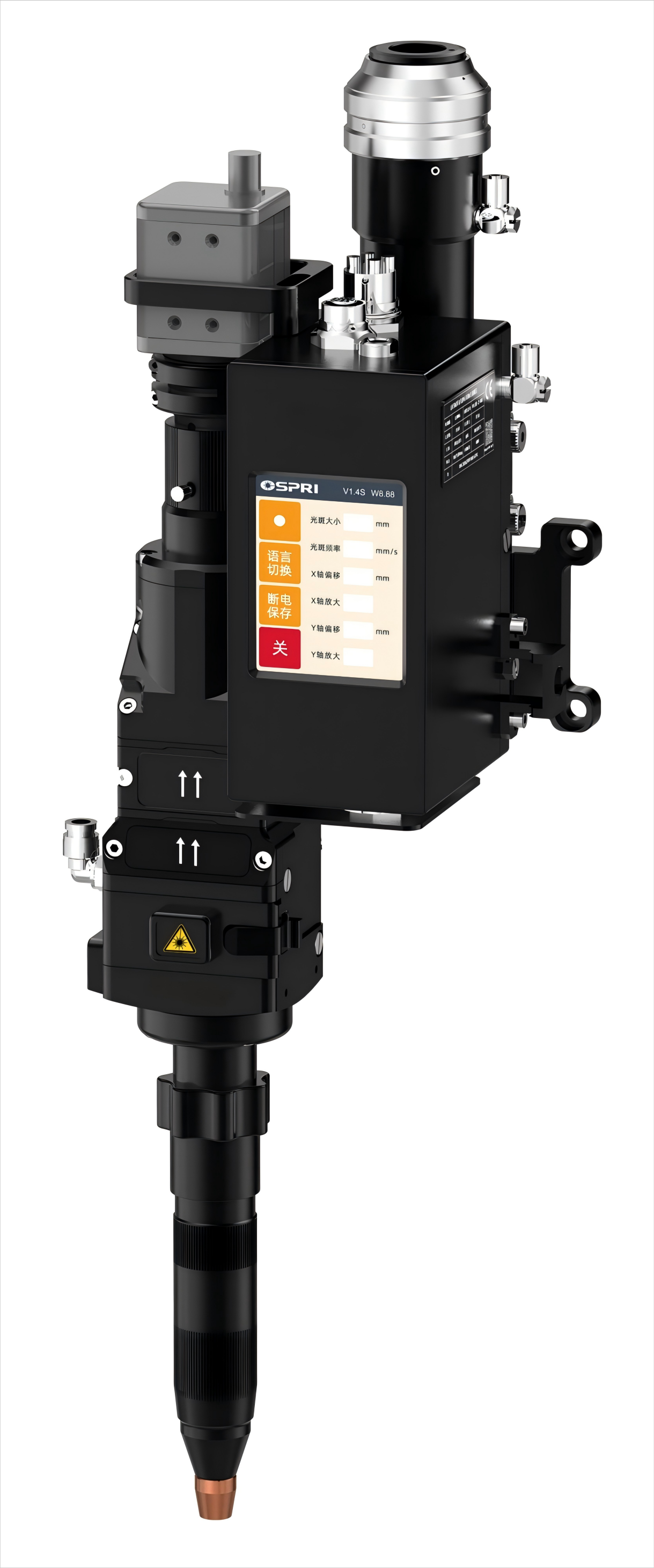

激光焊接头

具有推拉线功能，双电机控制，防止粘线，高精度±0.2mm。

防碰撞：当碰撞阻力大于500g时，会触发急停报警，保护激光头，防碰撞复位精度为±0.1mm。

一体式送丝铜喷嘴消除了传统的送丝机构，体积更小，干扰减少。

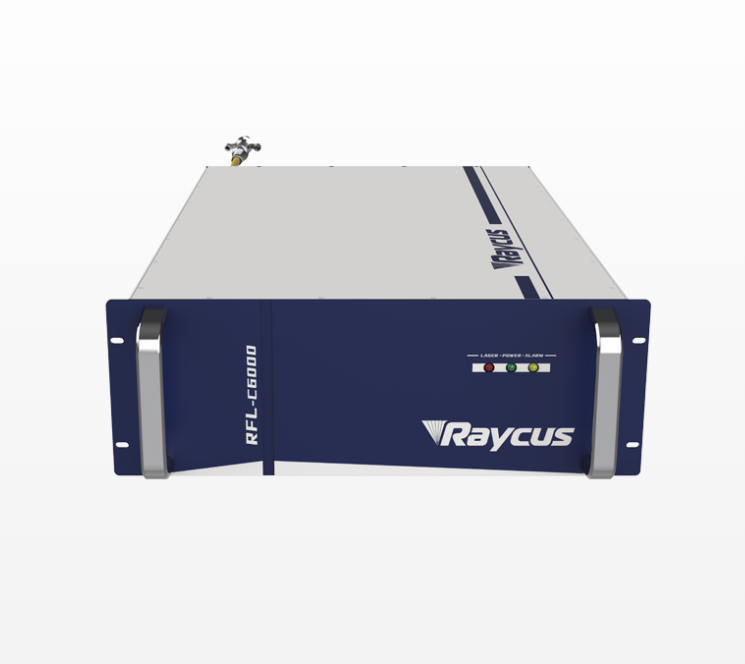

锐科/迈科激光光源

性能稳定。中国著名激光器品牌，连续光纤激光器。

机器人激光焊接机技术参数

电源 参数	1500W	2000瓦	3000W
功耗	s6000W	≤7500W	≤9000W
激光源	锐科/Max/BWT（可选）
翼展	1500-1800毫米
工作模式	机器人/自动
纤维芯直径	50um
调整功率	10-100％
焊点	0.1-5mm可调
最小线宽	≤0.15mm
辅助气体	氮气
光纤连接	QBH
光纤长度	10m（可定制）
合适的材料	铝、碳钢、不锈钢、铜、黄铜、镀锌板等。
焊头类型	双电机推拉式VWire送丝焊头，带防撞
冷水机	S&A/韩立（可选）
电源	AC 220V±10%，单相/380V±10%，三相；50/60Hz
工作温度	0℃-40℃
尺寸	81*40*76厘米	108*45*81厘米	111*53*91厘米
重量	105公斤	115公斤	160公斤

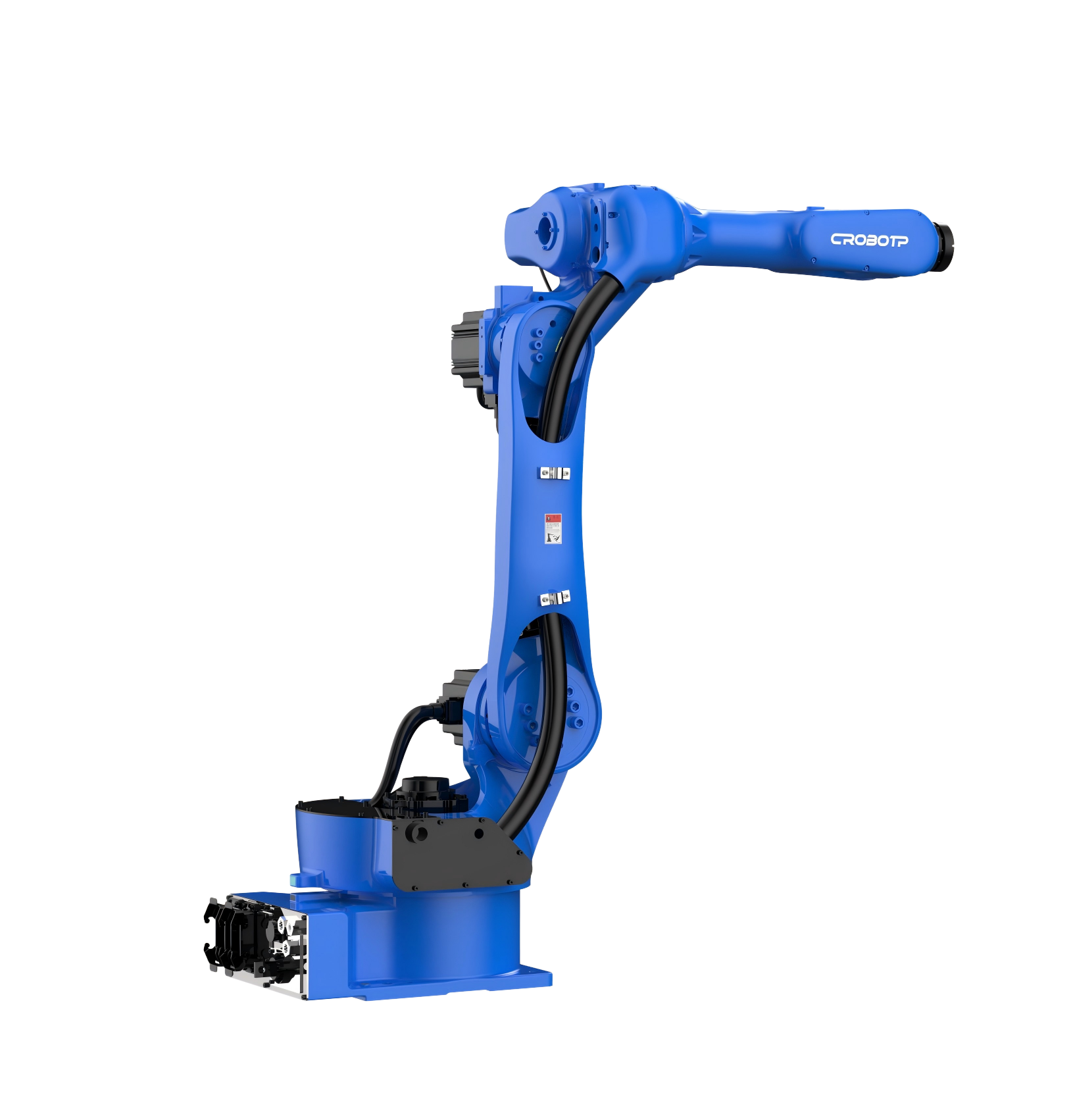

机器人本体技术参数

模型	RA15-12-J	RA18-20-J	RA20-12-J
自由度	6	6	6
最大有效负载	12公斤	20公斤	12公斤
最大到达距离	1554毫米	1821毫米	2015毫米
重复定位精度	±0.05毫米	±0.05毫米	±0.08mm
安装环境	温度：0~45°，湿度：20%~80%（无凝露）
机器人本体重量	170公斤	288公斤	262公斤
安装方式	正式/倒置/壁挂
IP等级	机器人本体IP54 手腕IP67
